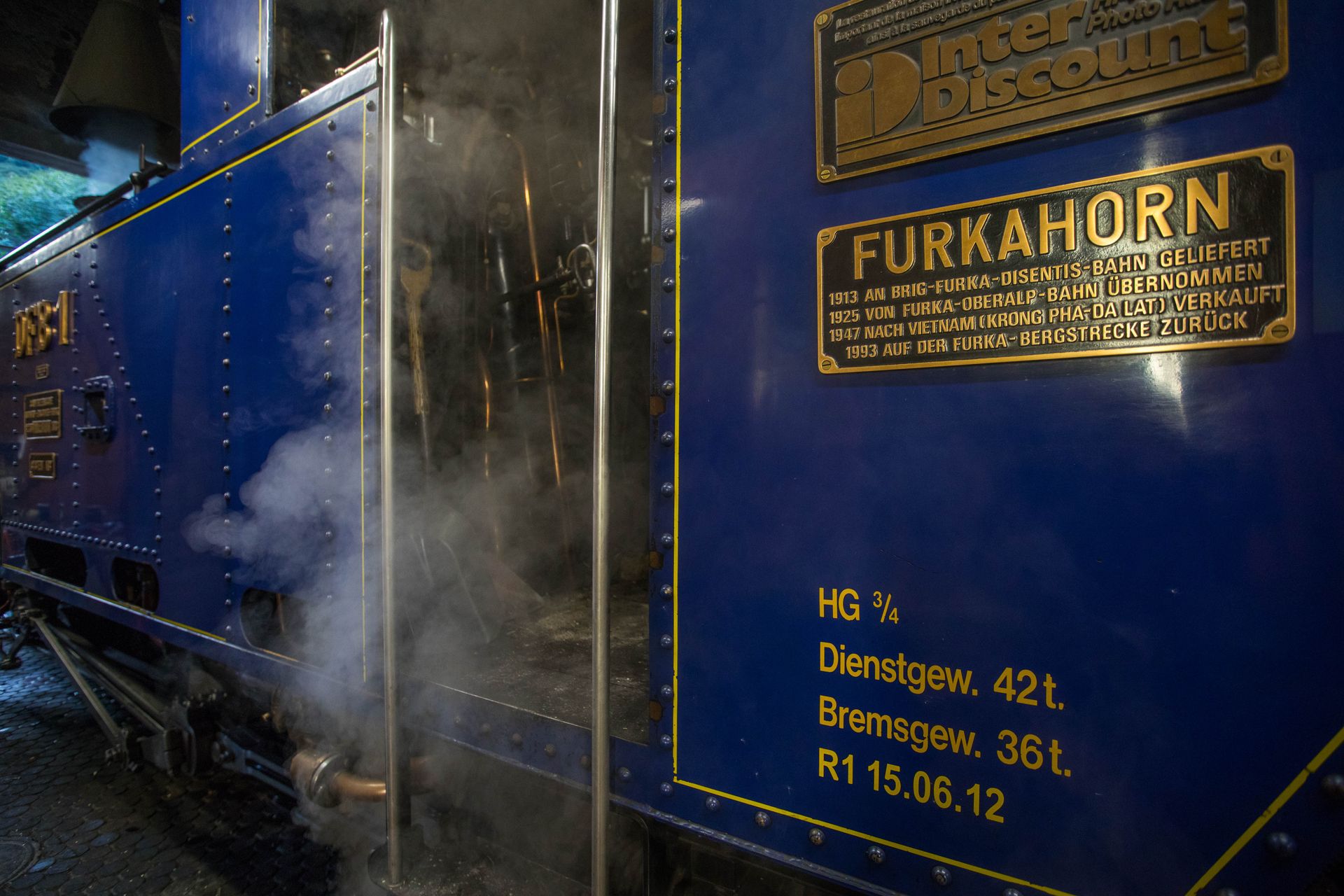

Lok 1 - Technische Daten
Eckdaten
Technische Daten HG 3/4
Allgemein
Hersteller: SLM (Schweizerische Lokomotiv- und Maschinenfabrik) Baujahr: 1913 Max. Geschwindigkeit Adhäsion: 45 km /h Max. Geschwindigkeit Zahnrad: 20 km/h Dienstgewicht: 42 t Länge über Puffer: 8'754 mm Triebraddurchmesser: 910 mm Laufraddurchmesser: 600 mm Zahnrad Teilkreis: 688 mm Zahnrad Zähne/Teilung: 18 Zähne / 120 mm (Abt 2-lamellig) Anhängelast 110 ‰ Steigung: 60 t
Antrieb System: Getrennte Adhäsions- & Zahnradmaschine nach System Abt als Heissdampf Vierzylinderverbund Bremsen: Vakuumbremse & Riggenbach'sche Gegendruckbremse Steuerung Adhäsion: Walscherts Kolbenschieber Steuerung Zahnrad: Joy Kolbenschieber Zylinderdurchmesser Adhäsion: 420 mm Zylinderdurchmesser Zahnrad: 560 mm
Kessel Kesseldruck: 14 bar Rostfläche / Heizfläche: 1,3 m2 / 63 m2 Siede- / Rauchrohre: 95 / 15 Rohre Kesselwasser-Inhalt: 2,6 m3 Leistung: 600 PS (440 kW) Wasservorrat: 3,15 m3 Kohlenvorrat:ca. 1,3 t
![](https://images.contenthub.dev/s54wddymsrke/eaafa28c7736ca726f33782f8188361c/DFB%20HG_3-4_Nr._1_-_Schnitt_1__81fe08b569.jpg?fm=jpg&fl=progressive&fit=fill&q=45&w=1140)
