HG 4/4 Nr. 708 - Fotos Revision Herbst 2022

Herbst 2022

Die Arbeiten an Lok 708 sind weit fortgeschritten. Triebwerk und Steuerung sind samt Antriebsachse eingebaut. Die Kohle- und Wasserkästen sind zum Farbspritzen vorbereitet. Weitere Bauteile, wie z.B. die Abdeckungen des Zahnradantriebs, sind fertiggestellt (Bild 1 und 2). Am Kessel ist die Feuerbüchse im Stehkessel eingebaut und fertig vernietet. Zurzeit werden die Deckenanker eingebaut (Bilder 3-7). Auch am Aschekasten wird gearbeitet (Bilder 8 und 9). Die Siederohre müssen für den passgenauen Sitz in den Rohrwänden an den Enden aufgeweitet, bzw. verengt, anschliessend Entspannungsgeglüht und poliert werden (Bilder 10-13).

  • Bild 1 & 2: Abdeckungen Zahnradantrieb

  • Bild 3: Einlassen der Feuerbüchse in den Stehkessel

  • Bild 4: Aufbohren der Deckenankergewindelöcher

  • Bild 5: Schneiden der Deckenankergewinde

  • Bild 6: Eindrehen der Deckenanker

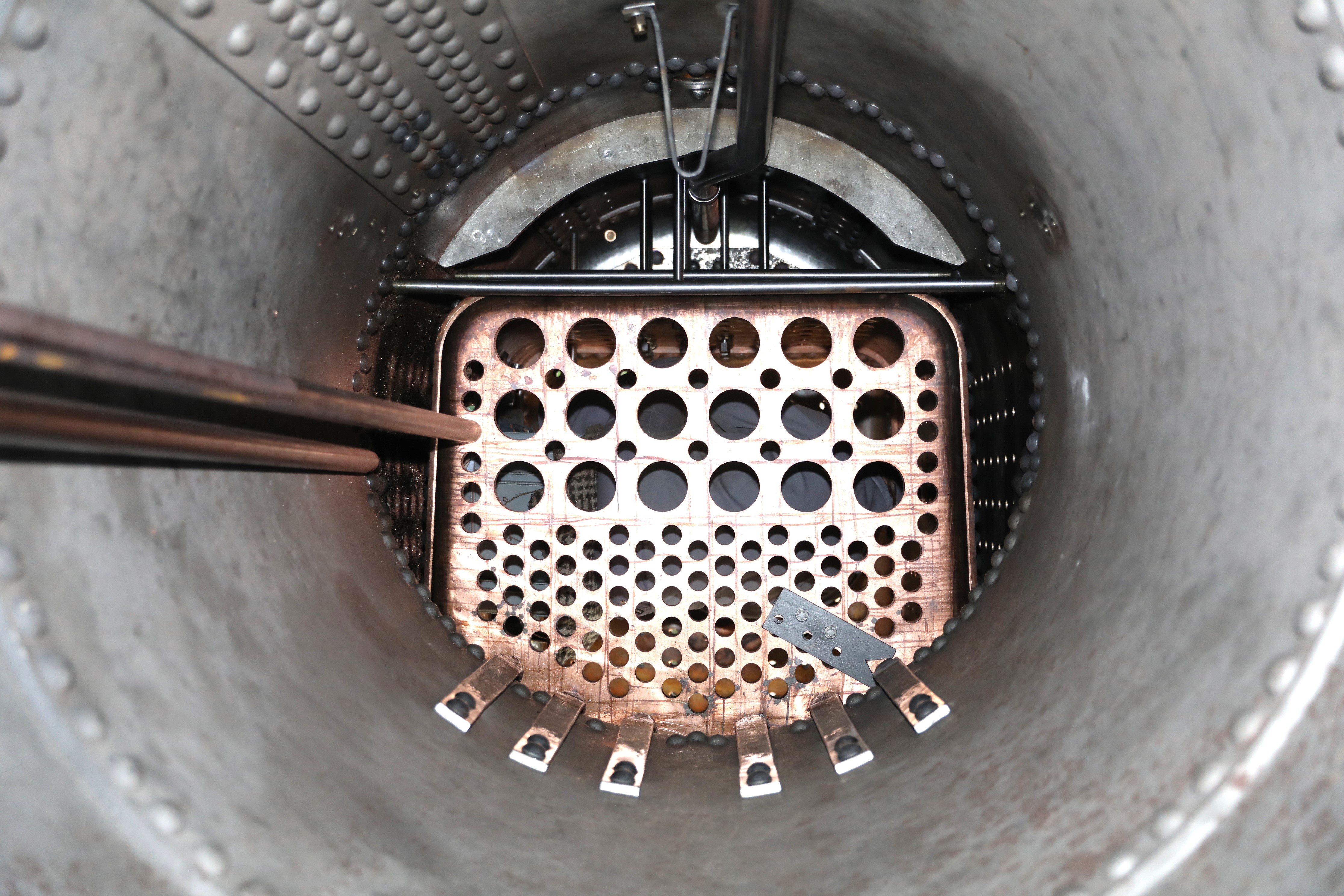

  • Bild 7: Kesselinnenansicht mit den ersten Deckenankern

  • Bild 8: Aschekasten, Ansicht von oben

  • Bild 9: Aschekasten, Ansicht von seitlich unten

  • Bild 10: Siederohre mit bearbeiteten Enden (aufgeweitet bzw. verengt)

  • BIld 11: Entspannungsglühen der Siederohre nach dem Verformen

  • Bild 12: Polieren der Siederohrenden

  • Bild 13: Fertig bearbeitete Siederohre, bereit zum Einbau und Einwalzen
